Uvidi u automobilsko pričvršćivanje: Razumijevanje GB 5787 šesterokutni vijci (razred proizvoda B) i globalni ekvivalenti-Zhejiang Zhongrui Auto Parts Co., Ltd.

U automobilskom dizajnu i proizvodnji, najvažnije je odabir pričvršćivača koji mogu izdržati zahtjevne uvjete. Šesterokutni vijci prirubnice, posebno oni navedeni za veću preciznost (razred proizvoda B), ključni su za pouzdane veze u kritičnim strukturama vozila. Kineski nacionalni standard GB 5787 - 1986 Definira takav pričvršćivač: Šesterokutna prirubnica za prirubnice - Ocjena proizvoda B. Za automobile koje se bave na globalnoj razini, razumijevanje njegovog tehničkog odnosa s međunarodnim standardima poput ISO -a i DIN -a neophodno je za samouvjerenu nabavu i potencijalnu zamjenu.

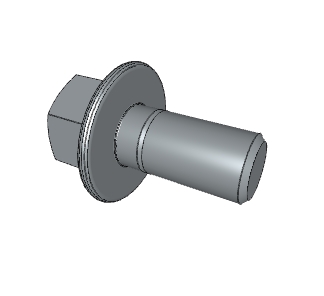

Što je vijak GB 5787?

GB 5787 - 1986 određuje vijke šesterokutnih prirubnica proizvedenih na višoj razini dimenzijske preciznosti (razred proizvoda B). Ključne karakteristike koje ovu vrstu vijaka čine vrijednom u automobilu uključuju:

Integrirana prirubnica: Ova široka, kružna ili šesterokutna baza služi kao ugrađena perilica, distribuirajući opterećenje stezanja na veću površinu ležaja. To smanjuje stres na pričvršćeni materijal, posebno važno pri spajanju komponenti izrađenih od mekših materijala ili onih s prevelikim rupama.

Šesterokutna glava: Omogućuje sigurno hvatanje i zatezanje standardnim alatima.

Razred proizvoda B: Označava čvršća tolerancija na dimenzije u usporedbi s stupnjem C. Ova preciznost je često potrebna za kritičnije strukturne veze gdje je potrebno precizno uklapanje.

Vjerojatno metričko dimenzioniranje: Kao kineski nacionalni standard, vijci GB 5787 obično se proizvode s metričkim dimenzijama.

Ove značajke postavljaju vijke GB 5787 kao pouzdanu opciju za robusno i precizno pričvršćivanje u automobilskim sklopovima.

Razumijevanje međunarodnih standarda: GB 5787 protiv ISO -a i DIN -a

Navigacija o međunarodnim standardima ključna je za globalno izvori automobila. Na temelju više standardne analize, odnosi za GB 5787 - 1986 su sljedeći:

ISO 4162: 2012 (International): Razmatra se GB 5787 - 1986 Ekvivalent do ISO 4162: 2012. Ovo je kritična tehnička veza. Oznaka "ekvivalent" znači da vijci proizvedeni na ova dva standarda dijele isti temeljni oblik, fit i funkciju. Primjenjuju se njihove temeljne dimenzijske karakteristike, mehanička svojstva (pod pretpostavkom iste klase svojstva kao i 8.8, 10.9, itd., Što je uobičajena praksa), a namjeravane su aplikacije usklađene, što ih čini tehnički zamjenjivim u većini scenarija.

DIN 6921: 2013 (njemački): GB 5787 - 1986 naveden je kao Referenca DIN 6921: 2013. Status "reference" podrazumijeva odnos ili sličnost, ali obično ukazuje na to da se određene dimenzije, materijalni zahtjevi, metode ispitivanja ili druge tehničke nijanse mogu razlikovati. Iako je DIN 6921 također široko korišteni standard za vijke šesterokutnih prirubnica, posebno u europskom automobilu, izravna izmjenjivost s GB 5787 ili ISO 4162 ne treba pretpostaviti bez pažljive provjere specifičnih tehničkih specifikacija potrebnih za primjenu.

Na temelju pruženih podataka, odnosi s drugim glavnim međunarodnim standardima poput ANSI, ASME, AS, BS, EN i JIS za ovaj specifični GB 5787 standard nisu naznačeni kao izravni ekvivalenti ili reference u ovom kontekstu.

Zašto je ekvivalentnost bitna za automatsko izvođenje i zamjenu:

Za automobilsku industriju optimiziranje lanca opskrbe i osiguravanje dostupnosti dijela su presudni. Ekvivalentnost GB 5787 na ISO 4162 pruža značajne prednosti:

Poboljšana fleksibilnost izvora: Proizvođači automobila i njihovi dobavljači mogu samouvjereno izvoditi šesterokutne prirubnice od proizvođača koji se pridržavaju bilo GB 5787 ili ISO 4162. To širi skup potencijalnih dobavljača na globalnoj razini, posebno iz glavnih proizvodnih regija poput Kine, gdje su prevladavani GB standardi.

Poboljšana otpornost lanca opskrbe: Pristup dobavljačima koji proizvode ekvivalentne standarde povećava mogućnost ublažavanja rizika povezanih s regionalnim poremećajima u opskrbi ili ograničenjima kapaciteta.

Potencijal za optimizaciju troškova i vremena za vodstvo: Šire opcije dobavljača mogu dovesti do konkurentnijih cijena i potencijalno kraćih vremena.

Tehničko opravdanje za zamjenu: "Ekvivalentni" status pruža tehničku osnovu za korištenje vijaka GB 5787 kao izravnu zamjenu za vijak ISO 4162 (i obrnuto) u većini automobilskih aplikacija, pod uvjetom da je klasa svojstva materijala (npr. 8.8, 10.9), a površinski završetak također ispunjava zahtjeve aplikacije. To pojednostavljuje inženjersku validaciju za zamjene.

Navigacije DIN aplikacija: Iako je GB 5787 samo "referenca" na DIN 6921, razumijevanje ovog odnosa pomaže profesionalcima za nabavu da identificiraju potencijalno slične proizvode i potakne potrebnu tehničku dubinsku pažnju kako bi provjerili je li GB 5787 Bolt limenki biti prilagođeni ili korišteni kao alternativa u aplikaciji koja je prvobitno navedena za DIN 6921.

Specifične automobilske aplikacije:

Šesterokutni vijci (razred proizvoda B), uključujući one koji su u skladu s GB 5787 i njegovim ekvivalentnim ISO 4162, vitalni su u automobilskim sklopovima koji zahtijevaju robusne i precizne veze, poput:

Pojave i okvire: Osiguravanje strukturnih elemenata gdje su raspodjela opterećenja i precizno uklapanje važni.

Točke za ugradnju ovjesa: Pričvršćivanje komponenti poput upravljačkih oružja, veza ili nosača na tijelo vozila ili podokvir, često zahtijevaju preciznost razreda B.

PowerTrain Montaža: Osiguravanje motora ili mjenjača ugrađuje se tamo gdje su vibracija i raspodjela opterećenja kritične.

Sklopovi osovina: Komponente pričvršćivanja na osovini ili diferencijalu.

Komponente upravljača: Priključci koje zahtijevaju sigurno stezanje i ponekad precizno usklađivanje.

Zamjenska razmatranja:

Iako je ekvivalentnost između GB 5787 i ISO 4162 jaka, a često se mogu koristiti naizmjenično u automobilskim aplikacijama, odgovorna zamjena zahtijeva potvrdu:

Materijalna klasa svojstva: Osigurajte da se klasa čvrstoće vijaka (npr. 8.8, 10.9, 12.9) susreće ili premašuje izvornu specifikaciju.

Površinski završetak: Potvrdite da su svojstva otpornosti na koroziju prikladna za primjenu.

Specifični zahtjevi za prijavu: Za sigurnosno-kritične komponente, uvijek slijedite izričite upute proizvođača vozila o zamjenskim dijelovima i postupcima.

Provjera referentnih standarda: Za aplikacije izvorno dizajnirane za standarde u kojima je GB 5787 samo "referenca" (poput DIN 6921), potreban je temeljit tehnički pregled i testiranje kako bi se potvrdila prikladnost.
