U zamršenom dizajnu i proizvodnji modernih vozila, dok se pažnja često fokusira na glavne komponente, pouzdanost i performanse bezbrojnih manjih dijelova jednako su kritični. Precizni pričvršćivači, često neviđeni, su linchpin sigurnosti, trajnosti i učinkovitog montaže.

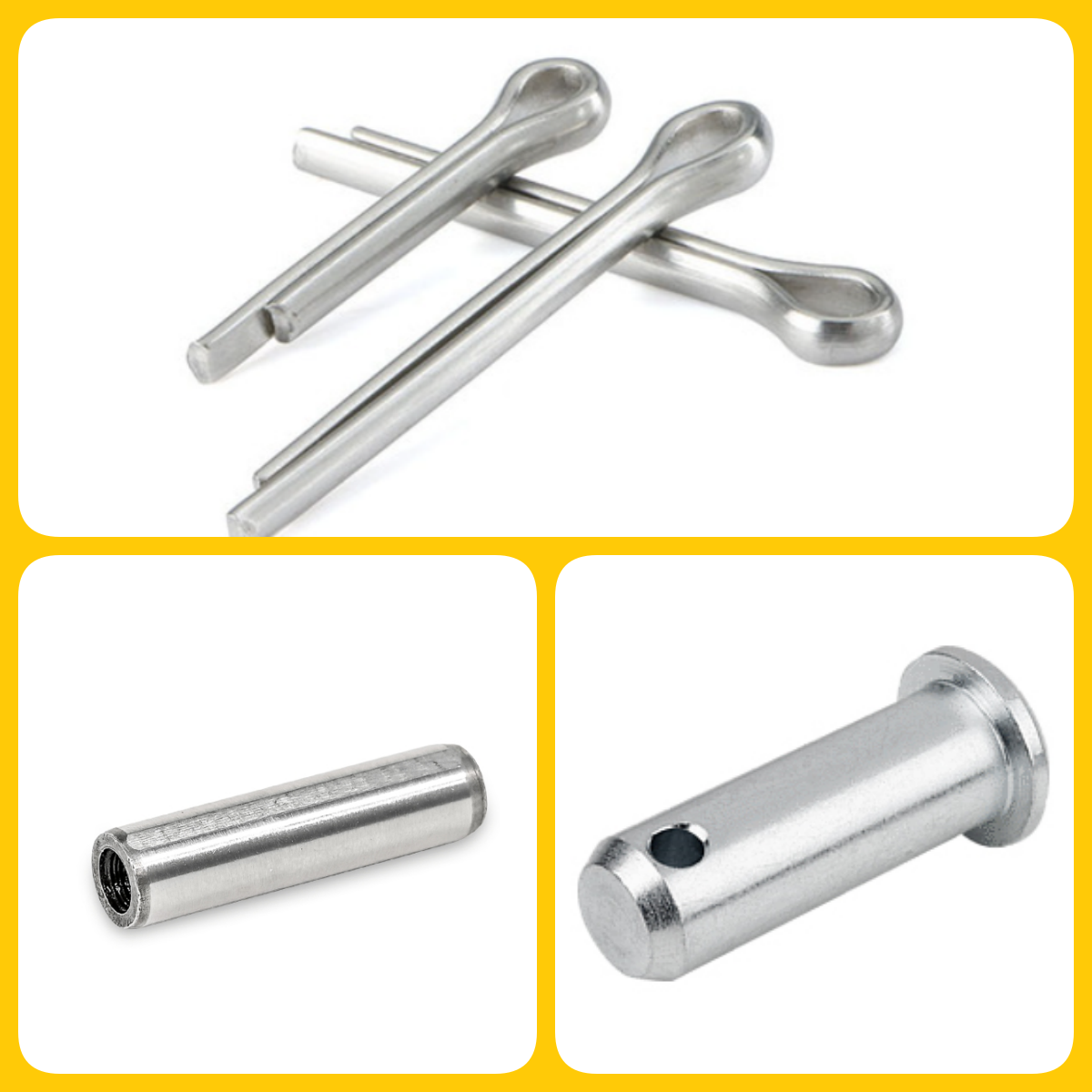

U Auto dijelovima Zhejiang Zhongrui specijalizirali smo se za pružanje visokokvalitetnih, standardiziranih rješenja za pričvršćivanje na koja se globalna automobilska industrija oslanja. Danas istražujemo tri temeljne vrste pinova - paralelne igle s unutarnjim nitima, Clevis igle s glavom i podijeljenim igarama - ističući njihove specifične uloge, ključne prednosti i važnost međunarodnih standarda poput GB/T, DIN, ISO i JIS za bešavnu automobilsku integraciju.

Razumijevanje ovih vitalnih komponenti ključno je za automobilske inženjere, dizajnere, stručnjake za nabavu i proizvodne stručnjake koji teže izvrsnosti.

1. Paralelne igle s unutarnjim nitima: Precizno usklađivanje s lakoćom održavanja

Preciznost je najvažnija u mnogim automobilskim podsmijehama, posebno tamo gdje komponente moraju biti precizno smještene jedna prema drugoj. Paralelne igle s unutarnjim navojem izrađene su posebno u tu svrhu, pružajući precizno usklađivanje i sigurnu smetnju.

Što su: Ovi čvrsti cilindrični igle sadrže visoko kontrolirani promjer za pričvršćivanje u precizno izbušenim rupama. Ključna značajka koja se razlikuje je unutarnja nit na jednom kraju, dizajnirana za prihvaćanje vijaka za izvlačenje.

Zašto su važni u automobilu:

Točno pozicioniranje: Kritično za funkcionalnost dijelova parenja. Na primjer, u prijenosu, precizno poravnavanje zupčanika i osovina ključno je za glatko prijenos snage i sprječavanje preranog trošenja.
Sigurno smetnje: pruža snažan spoj koji može izdržati vibracije i sile smicanja svojstvenih radu vozila.
Pojednostavljeno održavanje: Unutarnja nit je značajna prednost. Kad komponente trebaju rastaviti za održavanje ili popravak, u navoj se može umetnuti vijak za izvlačenje, omogućavajući izvlačenje igle bez oštećenja okolnog materijala ili samog igle. To smanjuje zastoj i pojednostavljuje složene procese montaže/rastavljanja u proizvodnom i uslužnom okruženju.

Ključne prednosti za automobilske aplikacije:

Zajamčena preciznost: proizvedena do čvrstih tolerancija (npr. Prema DIN 7979 ili ISO 8735), osiguravajući pouzdano i ponovljivo poravnanje.
Olakšava rastavljanje: Unutarnja navoja drastično pojednostavljuje ekstrakciju u usporedbi s čvrstim igle, minimizirajući potencijalno oštećenje.
Izdržljive performanse: obično izrađene od očvrsnog čelika, nudeći visoku snagu smicanja i otpornost na nošenje.
Svestrani materijali: Pogodno za spajanje komponenti izrađenih od uobičajenih automobilskih materijala poput čelika, aluminijskih legura i određenih kompozita.

Idealne automobilske aplikacije:

Sklopovi prijenosa: lociranje osovina, ležajeva i komponenti kućišta.
Poravnavanje bloka motora: Pozicioniranje glava cilindra ili razvodnika.
Proizvodna oprema: Osiguravanje preciznog postavljanja za zavarivanje ili obradu procesa.
Usklađivanje kalupa i plijesni: Održavanje preciznosti u stabiranju ili opremi za ubrizgavanje.

Standardizacija i međusobna izmjenjivost: Ove su igle definirane različitim standardima: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. Ekvivalencija zabilježena u standardima poput GB/T 120.2 i ISO 8735 je presudna. Iako se detalji i materijali dimenzija mogu malo razlikovati u svim navedenim standardima, jezgra koncepta preciznog paralelnog pin -a s unutarnjim nitima za ekstrakciju je dosljedan. Razumijevanje ovih standarda pomaže automobilskim proizvođačima da izvode ekvivalentne, visokokvalitetne igle različitih globalnih dobavljača, osiguravajući pouzdane performanse bez obzira na specifično proizvodno podrijetlo (pod uvjetom da klasa materijalne klase i tolerancije ispunjava zahtjev za primjenom).

2. Clevis igle s glavom: Omogućavanje okretanja i povezivanja u automobilskim sustavima

Mnogi se automobilski sustavi oslanjaju na komponente koje se okreću ili artikuliraju, od upravljačkih veza do sklopova papučica. Clevis igle s glavom temeljni su pričvršćivači za stvaranje ovih ključnih točaka zglobova.

Što su: Clevis pins su cilindrični igle bez navoja s glavom na jednom kraju i jednom ili više rupa na drugom, dizajnirane da se umetnu kroz clevis (ugradbeni u obliku rupa na krajevima) i pričvršćeni, obično s podijeljenim pin ili pin. Glava osigurava ležajnu površinu i sprječava da igle u potpunosti prođe kroz sklop.

Zašto su važni u automobilu:

Pouzdane okretne točke: Oni stvaraju sigurnu osi niskog trena za kretanje rotacije između komponenti.
Prilagođavanje kutnog neusklađenosti: dizajn je inherentno omogućava određeni stupanj kutnog pokreta, bitan u vezama koje se kreću kroz lukove ili doživljavaju lagano neusklađivanje tijekom rada.
Opterećenje: prvenstveno dizajniran za obradu sila smicanja (sile okomito na osovinu igle).
Jednostavna montaža/rastavljanje: Metoda dizajna i osiguranja glave (Split PIN) olakšava relativno brzu instalaciju i uklanjanje za održavanje ili podešavanje.

Ključne prednosti za automobilske aplikacije:

Robusna veza: pruža snažnu vezu za okretne komponente u sustavima koji doživljavaju dinamička opterećenja.
Opcije zaštite od korozije: Dostupne u materijalima poput nehrđajućeg čelika ili s završecima poput cink -obloga ili DacroMet -a, ključno je za otpor na degradaciju okoliša (vlaga, sol, kemikalije), produženje životnog vijeka i osiguravanje pouzdanosti.
Standardizirani dizajn: Definiran standardima poput DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, osiguravajući dimenzionalnu konzistenciju i kompatibilnost sa standardnim Clevis priključcima.
Jednostavnost održavanja: Glavni dizajn i uobičajene metode osiguranja omogućuju izravan pregled, podmazivanje ili zamjenu.

Idealne automobilske aplikacije:

Upravljački sustavi: Krajevi šipke, upravljačke ruke.
Sustavi kočnice: veze pedale, određeni okretni kalibra (provjerite ocjene opterećenja).
Ovjerene veze: Spajanje različitih oružja i šipki (provjerite ocjene opterećenja).
Mehanizmi za pokretanje: Zasuni vrata, izdanja s kapuljačom/prtljažnikom, veze za gas.
Kutije za pedale: kočnice, kvačilo i papučice papučice.
Mehanizmi sjedala: prilagoditelji i šarke.

Standardizacija i zamjenjivost: Clevis Pins definirani su u brojnim standardima, uključujući GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2M. Iako se ISO 2341 često smatra izravnim međunarodnim kolegom DIN -om 1444 i GB/T 882 (Obrazac B), varijacije u stupnjevima materijala (npr., SAE vs ISO klase svojstava), tolerancije (razredi proizvoda A/B), a posebne dimenzije postoje u svim standardima. Međutim, razumijevanje ovih standarda omogućava automobilskim proizvođačima da odaberu igle koji ispunjavaju potrebne potrebe za smicanjem i dimenzionalne potrebe, olakšavajući fleksibilnost izvora od globalnih dobavljača, istovremeno osiguravajući performanse u aplikacijama za povezivanje.

3. Split igle (Cotter Pins): Jednostavno, pouzdano zaključavanje protiv labavljenja

Često se koriste u kombinaciji s clevis igle, matice s dvorcima ili prorezanim maticama, podijeljene igle (obično nazvane Cotter igle u Sjevernoj Americi) osnovni su, ali izuzetno učinkovit mehanički uređaj za zaključavanje.

Što su: Split Pins su polusitne metalne igle s glavom na jednom kraju i dužinom razdvojenom, omogućujući da se dvije polovice rašire nakon umetanja.

Zašto su važni u automobilu:

Pozitivni mehanizam zaključavanja: Oni djeluju kao fizička barijera, sprečavajući druge pričvršćivače (poput matica) ili igle (poput clevis igle) da se odustanu zbog vibracije, rotacije ili vanjskih sila.
Sigurnosna kritična sigurnosna kopija: U aplikacijama poput osiguranja matica dvorca na ležajevima kotača ili kritičnih veza, split pin je vitalna sigurnosna suvišnost, sprječavajući katastrofalni kvar ako primarni pričvršćivač otvara.
Brzi vizualni pregled: je li podijeljeni pin pravilno instaliran, a krajevi se širi lako se provjeravaju tijekom rutinskih provjera.
Ekonomično rješenje: Jednostavan postupak dizajna i proizvodnje čine ih vrlo isplativom metodom zaključavanja.

Ključne prednosti za automobilske aplikacije:

Pouzdano antiloozeniranje: pruža jednostavnu, mehaničku zaključavanje neophodno u automobilskim okruženjima visokog vibracije.
Jednostavna ručna instalacija: zahtijeva minimalne alate (kliješta ili čekić) i nema posebnih vještina.
Široka primjenjivost: koristi se u širokom rasponu promjera za osiguranje različitih veličina matica, vijaka i igara.
Opcije otpornosti na koroziju: Dostupno u materijalima poput čelika s cinkom (standard za ekonomičnost i osnovnu zaštitu) ili nehrđajućeg čelika za pojačanu izdržljivost u izloženim područjima.
Pridržavanje standarda: proizvedeno prema specifikacijama poput DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, Osiguravanje kvalitete materijala i dimenzionalne konzistencije za pouzdanu fit i funkciju. ISO 1234 i DIN 94 široko se smatraju ekvivalentnim GB/T 91.

Idealne automobilske aplikacije:

Osiguravanje matica dvorca: na ležajevima kotača, osovinama i komponentama ovjesa.
Zaključavanje Clevis igle: U upravljanju, ovjesu i vezama kočnica.
Pričvršćivanje jarbova matice: u komponentama pogonskog sklopa.
Osiguravanje igara i pričvršćivača: U raznim upravljačkim krakovima, šipki i komponentama šasije gdje je potrebna jednostavna brava.

Standardizacija i međusobna izmjenjivost: podijeljeni pinovi visoko su standardizirani na globalnoj razini, definirani standardima poput GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. Snažna ekvivalentnost između GB/T 91, ISO 1234 i DIN 94 osigurava da proizvođači automobila mogu pouzdano izvoditi izmjenjive podijeljene igle od dobavljača širom svijeta, osiguravajući dosljednu kvalitetu i prikladno za zadatke za zaključavanje sigurnosti. Različiti standardi mogu odrediti malo različite materijale ili završne obrade, ali jezgra i dimenzionalni niz uglavnom su usklađeni u njihovim ekvivalentnim oblicima.

Zhejiang Zhongrui Auto dijelovi: Vaš partner u preciznom automobilu pričvršćivanje

U Auto dijelovima Zhejiang Zhongrui razumijemo kritične uloge koje ove naizgled jednostavne igle igraju u pouzdanosti i sigurnosti automobilskih sklopova. Kao proizvođač certificiranog IATF 16949, posvećeni smo proizvodnji visokokvalitetnih paralelnih igara s unutarnjim nitima, Clevis pins s glavom, podijeljenim igarama i širokom rasponom drugih automobilskih pričvršćivača koji udovoljavaju strogim međunarodnim standardima, uključujući GB/T, DIN, ISO, JIS i Asme.

Naša stručnost u preciznoj proizvodnji, rigoroznoj kontroli kvalitete i dubokom razumijevanju međunarodnih standardnih ekvivalenta osigurava da primate pouzdane, izmjenjive pričvršćivače optimizirane za performanse u zahtjevnim automobilskim okruženjima. Bilo da vam je potreban standardni GB/T pin s poznatim ISO ekvivalent ili trebate smjernice za odabir pravog pin -a za određenu aplikaciju, naš tim je spreman pomoći.

Surađujte s nama kako bismo pojednostavili vaš izvor, poboljšali otpornost na opskrbu i osigurali nepokolebljivu kvalitetu pričvršćivača koji drže vaša vozila zajedno. Saznajte više o našim mogućnostima i istražite naš sveobuhvatni asortiman rješenja za učvršćivanje automobila. Posjetite našu web stranicu ili nas kontaktirajte već danas.
