Usporedba DIN-a 6921 i GB/T 16674 HEX prirubnice-dimenzijske supstitubilnosti-Applikacije, trenutni inventar

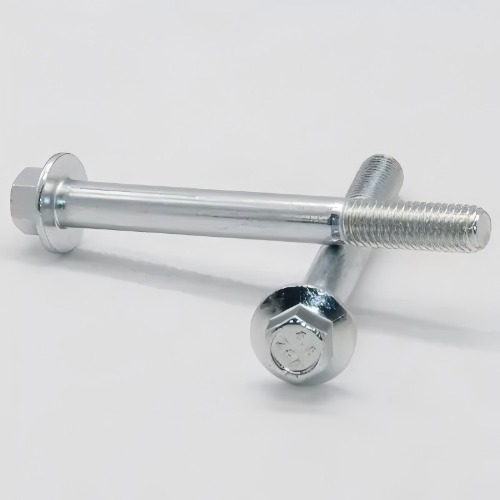

Prirubnici šesterokutni vijci kritični su pričvršćivači široko korišteni u brojnim industrijama, pružajući veću površinu ležaja ispod glave u usporedbi sa standardnim šesterokutnim vijcima, uklanjajući na taj način potrebu za zasebnom perilicom u mnogim primjenama. Dva uobičajena standarda koji reguliraju ove pričvršćivače su njemački standardni DIN 6921 i kineski nacionalni standard GB/T 16674. Dok obojica definiraju vijke sličnog tipa, razumijevanje njihovih specifičnih zahtjeva ključno je za pravilnu primjenu i izvor.

Pregled standarda

• DIN 6921: Šesterokutni vikvice s prirubnicama: Ovaj standard određuje karakteristike za šesterokutne vijke s metričkim navojima i kružnu prirubnicu ispod glave. To je davno uspostavljen njemački standard koji je zabilježio široku upotrebu u međunarodnoj razini, posebno u europskom inženjerskom kontekstu.

• GB/T 16674: Šesterokutni vijci s prirubnicama: Ovo je kineski nacionalni standard za šesterokutne vilice s prirubnicom. Kao i mnogi moderni GB standardi, GB/T 16674 često se usklađuje s međunarodnim standardima, cilja na kompatibilnost s globalnom praksom, često referencirajući ISO standarde (iako specifične razine usklađivanja mogu varirati). To je primarni standard za ovu vrstu vijka u Kini.

Usporedba parametara dimenziona

Iako oba standarda opisuju istu vrstu vijaka, mogu postojati suptilne razlike u navedenim dimenzijama i tolerancijama. Ključne dimenzije koje treba razmotriti uključuju:

1. Veličina i visina niti: Oba standarda pokrivaju standardne metričke niti (npr. M5, M6, M8, M10 itd.) S odgovarajućim igrama. Za uobičajene veličine, nazivne dimenzije niti su uglavnom identične, pridržavajući se osnovnih standarda metričkih niti (poput ISO 262).

2. Preko stanova (veličina ključa): Dimenzija u šesterokutnim stanima, koja određuje potrebnu veličinu ključa, obično je standardizirana za dane veličine niti i često je ista između dva standarda, što odražava međunarodne sporazume (poput potencijalno ISO 4162 ili slično).

3. Visina glave: Ukupna visina glave vijka (bez prirubnice) može biti slična između DIN 6921 i GB/T 16674 za odgovarajuće veličine, ali mogu postojati varijacije u tolerancijama ili određenim vrijednostima visine za određene raspone.

4. Promjer prirubnice: Promjer integrirane prirubnice je kritična dimenzija koja utječe na površinu ležaja. Iako su često usporedive, mogu postojati male razlike u navedenim promjerima prirubnice ili tolerancijama između dva standarda, posebno za veće veličine vijaka.

5. Debljina i oblik prirubnice: Razlike se ponekad mogu naći u minimalnoj/maksimalnoj debljini prirubnice ili točnom profilu ruba prirubnice (npr., Chamfering ili radijus).

6. Dužina vijka: Oba standarda pokrivaju raspon standardnih duljina vijaka za svaku veličinu navoja. Dostupne standardne duljine mogu se malo razlikovati između specifikacija dva standarda.

7. Tolerancije: Čak i ako su nazivne dimenzije iste, tolerancije (dopuštene varijacije) za dimenzije poput visine glave, promjera prirubnice ili promjera navoja mogu se razlikovati, utječući na izmjenjivost u preciznim primjenama.

Ukratko u vezi s dimenzijama: Za mnoge uobičajene veličine i u nekritičnim primjenama glavne dimenzije (nit u stanovama) često su vrlo slične ili identične. Međutim, Kritične primjene zahtijevaju pažljivu provjeru svih specifičnih dimenzija, tolerancija i specifikacija materijala kako su navedene u odgovarajućim, trenutnim standardnim dokumentima.

Procjena zamjenjivosti

Može li se vijak DIN 6921 zamijeniti za vijak GB/T 16674, a obrnuto?

• Potencijal za zamjenjivost: Zbog temeljne sličnosti u dizajnu i često bliske korespondencije u ključnim nominalnim dimenzijama (posebno veličina niti i preko stanova), DIN 6921 i GB/T 16674 su vijci često se smatraju zamjenjivim za mnoge primjene opće namjene ili nekritične pričvršćivanja. Ako rupa provrta smješta nit, preko stanova odgovara alatu, a prirubnica osigurava dovoljno površine ležaja za zahtjeve zgloba, zamjenu moć biti prihvatljiv.

• Ograničenja i rizici:

  • Tolerancija STACK-UP: Male razlike u tolerancijama mogu dovesti do problema u sklopovima s tijesnim zazornicama ili kritičnim pogodnostima.

  • Distribucija opterećenja: Varijacije promjera ili debljine prirubnice mogu utjecati na raspodjelu sile stezanja, što je presudno u primjenama visokog stresa ili vibracija.

  • Ocjene materijala i klase snage: Iako oba standarda pokrivaju različite klase čvrstoće (npr. 8.8, 10.9), specifični materijalni sastavi, zahtjevi za ispitivanje ili konvencije za označavanje mogu imati suptilne razlike kako su definirane prema njihovim upravljačkim standardima.

  • Kritičnost prijave: Za primjene u kojima bi neuspjeh mogao rezultirati značajnim sigurnosnim rizicima, strukturnim kompromisom ili visokim troškovima (npr. Automobilski sigurnosni sustavi, kritični strojevi), najvažnije je pridržavanje navedenog standarda (DIN 6921 ili GB/T 16674). Zamjena je nije preporučeno bez temeljite inženjerske validacije i odobrenja.

Zaključak o zamjenjivosti: Iako je često moguće u manje zahtjevnim ulogama zbog dimenzijskih sličnosti, zamjena je nije zajamčena zamjena jedan na jedan . Uvijek procijenite specifične zahtjeve aplikacije i, za kritičku upotrebu, Posavjetujte se s službenim standardima ili potražite stručnjački inženjerski savjet prije nego što zamijenite jedno drugo.

Tipični scenariji primjene

I DIN 6921 i GB/T 16674 prirubnici šesterokutni vijci su svestrani pričvrsni pričvrsnici koji se koriste u širokom nizu primjena gdje je potreban sigurni spoj s integriranom površinom ležaja. Uobičajeni scenariji uključuju:

• Opće veze šasije: Koristi se za opće spojeve na podokvirima, križaljkama, nosačima motora, komponentama ovjesa i drugih strukturnih elemenata unutar sklopova podvozja vozila. Integrirana prirubnica pomaže učinkovito distribuirati opterećenja na potencijalno neujednačenim ili mekšim površinama.

• Strojevi i oprema: Komponente pričvršćivanja u raznim vrstama strojeva, industrijske opreme, poljoprivrednih strojeva i građevinske opreme, gdje su potrebni robusni i pouzdani spojevi.

• Automobilske pod-asembli: Koristi se u brojnim automobilskim podsmijehama izvan glavnog šasije, uključujući ispušne sustave, montažu sjedala, nosač i još mnogo toga.

• Elektronika i električna čvora: Senzori za pričvršćivanje, upravljačke jedinice, nosači kabelskih kabelskih kabelskih obloga, spojne kutije, prizemne točke i druge električne i elektroničke komponente za strukture ili kućice. Prirubnica pomaže u sprječavanju oštećenja kućišta komponenata i pruža stabilnu kontaktnu površinu.

• Izrada metala: Pridruživanje lima ili strukturnih profila u općim radom izrade.

• Uređaji: Koristi se u različitim kućanskim i industrijskim uređajima za strukturno pričvršćivanje.

Zaključak

DIN 6921 i GB/T 16674 Standardi definiraju prirubnice šesterokutne vijke koji su u mnogim ključnim aspektima strukturno i dimenzionalno slični, što olakšava njihovu uobičajenu upotrebu u različitim proizvodnim regijama. Iako se često zamjenjuju u općim primjenama, potencijalne razlike u tolerancijama, specifičnim dimenzijama i materijalnim zahtjevima znače da je strogo pridržavanje navedenog standarda ključno za kritične primjene. Razumijevanje zahtjeva svakog standarda omogućava proizvođačima i inženjerima da odaberu odgovarajući pričvršćivač, osiguravajući performanse, sigurnost i usklađenost.

Također vam preporučujemo da pročitate:

https://www.zjzrqc.com/contact/

https://www.zjzrqc.com/news/a-comprehensise-guide-to-automotive-fastener-types-from-manufactur-oem-parts-custom-austom-parts.html.html


https://www.zjzrqc.com/news/custom-fasteners-from-zhejiang-zhongru-auto-partspdf-iatf16949-manufactur.html.html

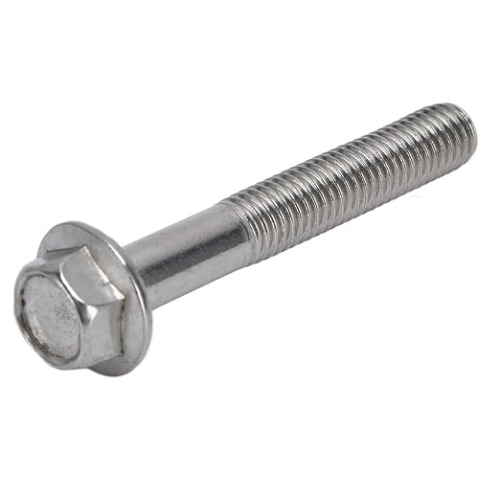

Najnoviji inventar za DIN 6921 šesterokutni vijak
