Automotivni uvidi u lanac opskrbe: Vodič za odabir učvršćivača za električne sustave EV -a

Ovaj će se članak usredotočiti na kritične pričvršćivače u električnim sustavima EVS-a, pružajući detaljnu analizu njihovih funkcionalnih zahtjeva i nudeći posebne smjernice za odabir kako bi se pomoglo inženjerima.

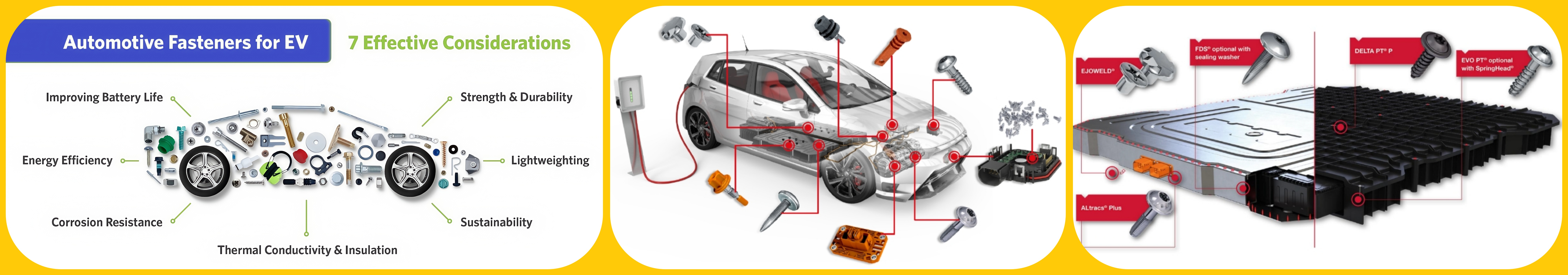

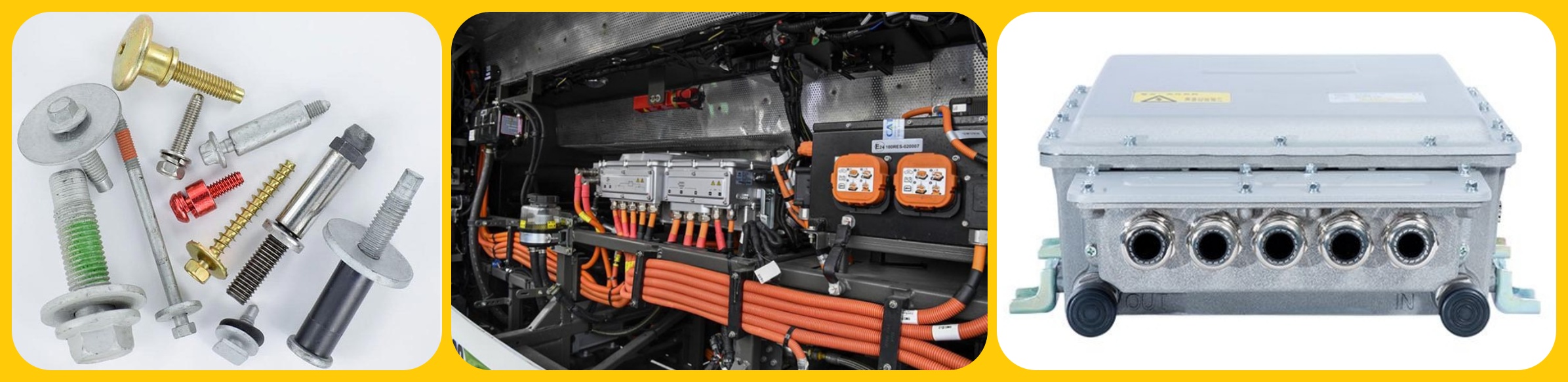

Funkcionalna analiza pričvršćivača u ključnim područjima

Pričvršćivači za fiksaciju baterije: Kao jezgra energetska komponenta EV -a, baterijski paket mora biti sigurno i pouzdano popravljen kako bi izdržao vibracije, utjecaje i potencijalne sudare tijekom rada vozila. Pričvršćivači moraju imati izuzetno visoku čvrstoću, izvrsnu otpornost na umor i superiornu zaštitu od korozije kako bi osigurali sigurnost baterije u svim radnim uvjetima.

Učvršćivači motora/e-pogona: sustav motora i e-pogona su izvor napajanja vozila, a njihovi pričvrsnici za ugradnju moraju izdržati moment i vibracije nastale tijekom rada motora, osiguravajući stabilni izlaz snage. Visoka čvrstoća i pouzdane performanse anti-ooporađivanja kritični su zahtjevi za ove pričvršćivače.

Pričvršćivači elektroničke upravljačke jedinice (ECU): ECU je "mozak" EV -a, kontrolirajući različite funkcije vozila. Njegovi pričvršćivači za fiksaciju moraju osigurati stabilan rad ECU -a u okruženjima vibracija i udara. Dobar otpor vibracije i pouzdana veza su presudni. Uz to, neki ECU mogu biti osjetljivi na elektromagnetske smetnje, što zahtijeva razmatranje elektromagnetske kompatibilnosti učvršćivača.

Visokonaponski pričvršćivači kabelskih kabelskih kabelskih kabelskih kabelskih kabelskih kabelskih kabelskih kabelskih pojasa: Kabelski kabelski svegone od visokog napona ključni su za prijenos napajanja u EVS-u. Njihova pričvršćivača za povezivanje trebaju osigurati pouzdanost i sigurnost spojeva kabelskog snopa, sprječavajući kratke spojeve ili loš kontakt zbog labavljenja. Ključni su pouzdani učinak zaključavanja i dobra vodljivost (za neke priključke).

Pričvršćivači priključaka za priključak za punjenje: Port za punjenje je sučelje između EV i vanjskih izvora napajanja. Njegovi pričvršćivači za fiksaciju moraju izdržati stres iz čestih operacija uključivanja i isključivanja i osigurati stabilnost priključka. Odgovarajuća čvrstoća i otpornost na habanje su faktori koje treba uzeti u obzir.

Specifične smjernice za odabir učvršćivača za ključne EV sustave

Fiksacija baterije: Preporučuje se korištenje čeličnih vijaka visoke čvrstoće (stupnja 10,9 ili više) s DACROMET-om ili legurama od legure cink-nickel za izvrsnu otpornost na koroziju. Uz to, neophodno je koristiti matice ili vijke za zaključavanje visoke pouzdanosti s prevlacima protiv loozenga kako bi se osiguralo da se baterija ne odvoji u slučaju sudara vozila.

Montaža sustava motora/e-pogona: Odaberite čelične vijke visoke čvrstoće (stupanj 10,9 ili više) i implementirajte učinkovite mjere anti-loozenga (poput zaključavanja matice ili ljepila za zaključavanje navoja) kako biste izdržali okretni moment i vibracije nastale tijekom rada motora.

Fiksacija elektroničke upravljačke jedinice (ECU): Odaberite vijke ili vijke s dobrim otporom na vibraciju i razmislite o korištenju proizvoda s elastičnim perilicama ili navojima protiv looza. Za ECU-ove s zahtjevima za elektromagnetsku kompatibilnost, odaberite neprovodni pričvršćivači ili one s specifičnim oklopnim svojstvima.
Velika za vezanje kabelskih kabelskih kabelskih kabelskih kabelca: Preporučuje se korištenje vijaka ili vijaka s značajkama zaključavanja kako bi se osigurala pouzdanost povezivanja. Za točke prizemne veze odaberite pričvršćivače s dobrom električnom vodljivošću i osigurajte pouzdan kontakt.

Fiksacija priključka za punjenje: Srednja do visoka čvrstoća od ugljikovog čelika ili vijci od legiranja čelika mogu se koristiti s odgovarajućim površinskim tretmanom za poboljšanje habanja i otpornosti na koroziju.

Ključna svojstva učvršćivača (EV električni sustavi)

Snaga Stupanj: Definicija: Vlačna čvrstoća vijaka/studija (npr. 8.8, 10.9). Primjer: 8,8 stupnja: R M ≥ 800 MP A, R E L ≥ 640 MP a. Odabir: Visoki stres (baterija, motor): ≥10,9. Općenito: Na temelju stresa (npr. 8.8).

Materijal: Uobičajeni: ugljični čelik, legura čelika, nehrđajući čelik (304, 316). Odabir: Visoka čvrstoća: čelik s legurom tretiranom toplinom. Otpornost na koroziju: nehrđajući/tretirani ugljični čelik. Lagana: razmotrite legure visoke čvrstoće.

Površeno postupanje: uobičajeno: cink oblaganje, galvaniziranje vrućih, dacromet, fosfatiranje, crni oksid. Odabir: Općenito hrđa: cink. Visoka hrđa: Hot-Dip/dacromet (> 500h sprej za sol). Jaka korozija: nehrđajući/posebni premazi. Napomena trenje.

Antiloosening: uobičajeno: opružne perilice, matice za zaključavanje (najlon/metal), perilice za zaključavanje, Locker. Odabir: Opća vibracija: opružne podloške. MED/visoka vibracija (motor, baterija): matice za zaključavanje/Threadlocker (provjerite okretni moment). Posebno: Mehaničke perilice. Pogledajte podatke dobavljača.

Dimenzije i specifikacije: Definicija: navoj (promjer, nagib), duljina, glava itd. Odabir: podudaranje prostora/opterećenja; Osigurajte angažman niti. Slijedite standarde.
Prednaprezanje: Definicija: Zatezanje aksijalne sile za pouzdanost zajedničke zajednice. Odabir: Izračunajte na temelju važnosti, opterećenja, snage. Koristite ključeve zakretnog momenta. Pogledajte priručnike/standarde.

Kao kritični C-dijelovi u lancu opskrbe automobilskih pričvršćivača, učinkovito upravljanje kuglicama ključno je za optimizaciju ukupne učinkovitosti lanca opskrbe. Razumijemo izazove s kojima se kupci i inženjeri suočavaju u osiguravanju stabilne opskrbe, smanjenja troškova i poboljšanju kvalitete. U partnerstvom s nama možete:

Pojednostavna nabava: Nudimo rješenja na jednom mjestu, smanjujući brojeve dobavljača i troškove upravljanja.
Optimizirajte upravljanje zalihama: Pružamo VMI (Inventar upravljani dobavljačem) i usluge isporuke JIT (pravo vrijeme), osiguravajući pravovremenu opskrbu i smanjenje nakupljanja zaliha.
Poboljšajte kontrolu kvalitete: Imamo IATF 16949 certificirani proizvodni sustav, osiguravajući da kvaliteta proizvoda zadovoljava najviše standarde.
Izgradite dugoročna partnerstva: Zalažemo se za uspostavljanje dugoročnih, stabilnih partnerstava s našim kupcima, zajednički rješavajući izazove lanca opskrbe i postizanje međusobnih koristi.
