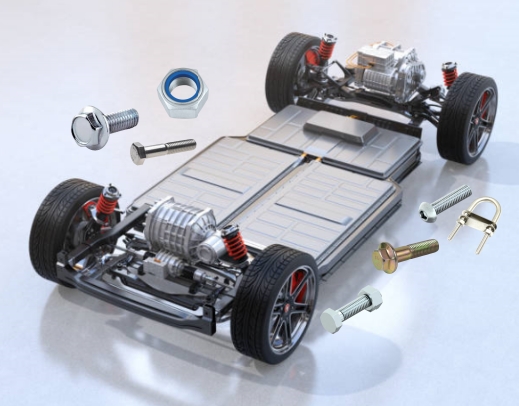

Analiza količine i vrsta učvršćivača u šasiji električnih vozila

Tipično podvozje električnog vozila (EV) zahtijeva 300–500 pričvršćivača , ovisno o vrsti vozila (npr. Kompaktna limuzina nasuprot SUV -u srednje veličine) i složenosti dizajna. Ispod je detaljan raščlanjivanje ključnih komponenti i njihovih vrsta pričvršćivača/količina:::::::

1. Pod okviru za tijelo

Količina : 80–120 pričvršćivači
Primarni tipovi :
- Vijci prirubnice visoke čvrstoće (ISO 4162) : M10-M14, stupanj 10.9, za krute spojeve pod okviru tijela (npr. Tesla model 3 koristi 92 vijaka).
- Samo-zaključavajuće orašaste plodove (DIN 985) : Uparen s prirubnicama kako bi se spriječilo labavljenje vibracija.
- Strukturne zakovice (EN 15048) : Aluminijske lagane veze (~ 15% od ukupno).

2. Sustav ovjesa

Količina : 120–180 pričvršćivača
Kritične komponente :
- Kontrolni zglobovi s rukom : M12 - M16 vijci (ISO 4017 stupanj 10.9), ~ 30–40 na strani ovjesa.
- Nosači amortizera : M10 vijke visoke čvrstoće protiv looosening perilice (DIN 6798), 4 po udaru.
- Šahurići stabilizatora : M8 vijci od nehrđajućeg čelika (A2-70), prevlačenje otporan na koroziju.

3. Ugradnja okvira za bateriju do šasije

Količina : 60–100 pričvršćivači
Tipovi :
- Vijci za pakiranje baterije (ISO 7380) : M10-M12 legura od titana ili čelik s cinkovom, vlačna čvrstoća ≥1 000 MPa (npr. Baterija BYD noža koristi 78 vijaka).
- Matice za zaključavanje najlona (JIS B 1181) : Sprječavati pomicanje izazvano vibracijama.

4. kočioni sustav

Količina : 40–60 pričvršćivača
Ključne aplikacije :
- Vijci za ugradnju čeljusti (ASME B18.2.3.9M) : M8 - M10, stupanj 12,9, 4 po čeljusti.
- Igle za lociranje kočnica (DIN 7) : Precizna tolerancija (± 0,02 mm) kako bi se spriječilo neravnomjerno trošenje.

5. pogonski motor i sklop reduktora

Količina : 50–80 pričvršćivača
Jezgra učvršćivači :
- Vijci prirubnice motora (ISO 4014) : M12-M14, stupanj 10,9, Dacromet premaz (otporan na toplinu ≥300 ° C).
- Vijci za smještaj za redukciju (DIN 6914) : M10 - M12, tolerancija zakretnog momenta za unaprijed ± 3%.

6. Pomoćne komponente (cijevi/ožičenje)

Količina : 30–50 pričvršćivača
Tipovi :
- U-Bolts (GB/T 880) : Osigurajte linije ožičenja i hlađenja visokog napona.
- Plastične isječke : Brzo sklop za nestrukturne dijelove (~ 20% od ukupno).

Komponenta	Količina pričvršćivača	Osnovni standardi	Materijalni/procesni zahtjevi
Podokvir-tijelo	80–120	ISO 4162, DIN 985	Stupanj 10.9 čelik, premaz Dacromet
Suspenzija	120–180	ISO 4017, DIN 6798	A2-70 nehrđajući čelik, sol sprej ≥720H
Okvir baterije	60–100	ISO 7380, JIS B 1181	Titanij/čelik s cinkom, zatezanje ≥1000 MPa
Kočioni sustav	40–60	ASME B18.2.3.9M, DIN 7	Stupanj 12,9 čelik, fosfatiranje
Pogonski motor	50–80	ISO 4014, DIN 6914	Visoke temperature dacromet, okretni moment ± 3%
Pomoćne komponente	30–50	GB/T 880, plastične isječke	304 nehrđajući čelik/PA66 inženjerska plastika
